余氯是指自來水中的殘余氯，通常用于消毒水處理中，而余氯分析儀則是一種用來分析水中余氯含量的儀器設備。在自來水行業中，余氯分析儀的應用不可或缺。余氯分析儀具有斜率校正、零點校正功能，測量值實時顯示功能，更兼有溫度自動補償、PH值手動補償功能，將電極信號補償計算后轉化為更為準確的余氯信號。對應于測量值的模擬輸出信號可以與各類調節器連接，組合成為控制系統。

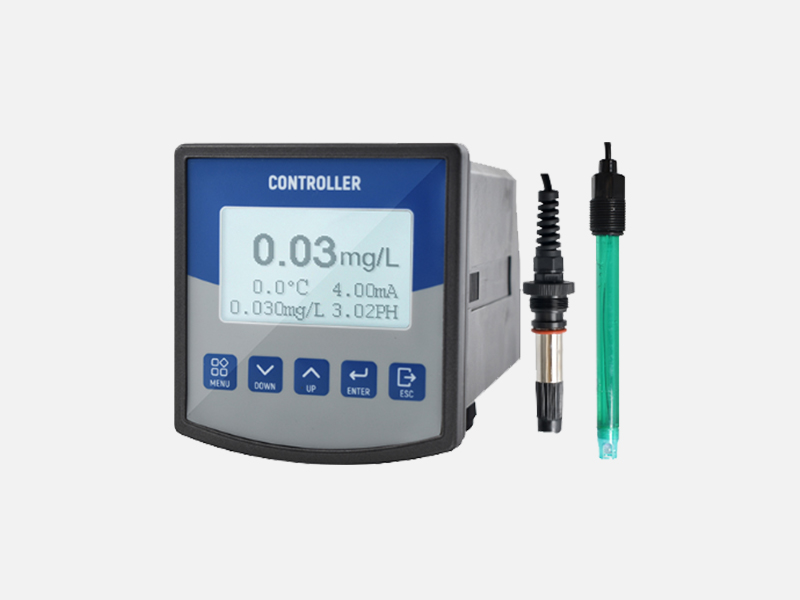

余氯分析儀組成部分

余氯分析儀主要分為余氯傳感器、顯示儀表、流通池三部分。

1.余氯傳感器

余氯分析儀傳感器含有兩個測量電極，HOCL電極和溫度電極。測量水中的次氯酸(HOCl)的濃度的方法是建立在測量工作電極由于次氯酸濃度變化所產生的電流變化。傳感器將這個變化信號處理轉化成為電壓信號傳輸出來。它將測量的溫度信號同樣集成到傳感器電路中來，傳感器將這個變化信號處理轉化成為電壓信號傳輸出來。

2.顯示儀表

余氯分析儀顯示儀表主要有顯示、隔離、變送等功能。電源采用變壓器隔離處理，有效防止市電對測量結果的影響；

傳感器信號采用光耦隔離器隔離處理，有效地保證信號的穩定性。余氯分析儀將HOCL電壓信號處理后與溫度信號、PH值進行補償、計算，最終顯示并輸出測量溶液中的余氯含量。

3.流通池

由于余氯傳感器要求測量溶液具有一定流速，所以流通池為余氯傳感器提供一個安全、穩定的測試空間。流通池獨立于管網之外，為傳感器專用安裝設備。

余氯分析儀使用方法

1.進入菜單

在余氯分析儀開機正常顯示狀態下按“↓”5 秒，進入?yún)?shù)設置狀態，顯示“str”，按余氯分析儀“ENT”確認，進入余氯零點設置狀態。

2.余氯零點設置

余氯零點設置可以重新設置輸入余氯的零點值。顯示“CL1”，按“↑”“↓”改變參數(范圍2.40～2.60)。按“ENT”確認，進入余氯斜率設置狀態。

3.余氯斜率設置

余氯斜率設置可以重新設置輸入余氯的斜率值。顯示“CL2”，按“↑”“↓”改變參數(范圍200～500)。按余氯分析儀“ENT”確認，進入余氯偏置設置狀態。

4.余氯偏置設置(慎用)

余氯偏置設置可以更改當前顯示的余氯值，通過此項校正，可以更精確的顯示輸出單點的余氯值。余氯分析儀顯示“CL3”，按“↑”“↓”改變參數(范圍-0.30～+0.30PPM)。按“ENT”確認，進入溫度零點設置狀態。

5.溫度零點設置

溫度零點設置可以重新設置輸入溫度的零點值。余氯分析儀顯示“t1”，按“↑”“↓”改變參數(范圍1.60～2.00)。按“ENT”確認，進入溫度斜率設置狀態。

6.溫度斜率設置

溫度斜率設置可以重新設置輸入溫度的斜率值。顯示“t2”，按“↑”“↓”改變參數(范圍10.0～20.0)。按余氯分析儀“ENT”確認，進入溫度偏置設置狀態。

7.溫度偏值設置(慎用)

溫度偏置設置可以更改當前顯示的溫度值，通過此項校正，可以更精確的顯示單點的溫度值。顯示“t3”，按“↑”“↓”改變參數(范圍-2.00～+2.00℃)。按“ENT”確認，進入PH 值設置狀態。

8.PH手動補償設置

PH值設置的作用是將當前溶液的PH 值作為計算參數輸入到儀表中，使儀表顯示輸出的余氯值更為精確。PH 默認值為7.5。顯示“PH”，按余氯分析儀的“↑”“↓”改變參數(范圍6.0～9.0)。按“ENT”確認并保存所設置的參數，返回正常顯示狀態。
